3/1-Phasenumschaltung konfigurieren
Die Wallbox kann Ladevorgänge wahlweise 1-phasig oder 3-phasig durchführen. Die Umschaltung lässt sich manuell festlegen oder der Automatik überlassen, die von einem externen System (OCPP, EEBus oder Modbus) gesteuert wird.
Phasenmodus einstellen

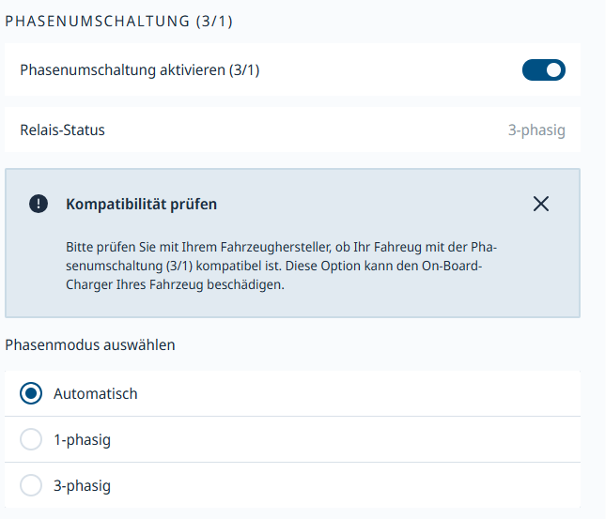

Unter „Ladeverwaltung → Ladeeinstellungen“ befindet sich am Ende der Seite der Abschnitt „Phasenumschaltung (3/1)“. Nach dem Aktivieren stehen drei Optionen zur Auswahl: „Automatisch“, „1-phasig“ und „3-phasig“. Der aktuelle Zustand des Relais wird direkt darüber angezeigt.
Manuell oder automatisch
Die manuelle Auswahl („1-phasig“ oder „3-phasig“) legt den Phasenmodus fest, mit dem alle Ladevorgänge starten. Im Modus „Automatisch“ wechselt die Wallbox zwischen 1- und 3-phasig, wenn eine externe Vorgabe dies verlangt. Wichtig: Der Kompatibilitätshinweis auf der Einstellungsseite gilt — vor der Nutzung mit dem Fahrzeughersteller abklären, ob das Fahrzeug die Phasenumschaltung unterstützt. Andernfalls kann der On-Board-Charger beschädigt werden.
Voraussetzungen für den Automatik-Modus
Die automatische Umschaltung reagiert ausschließlich auf externe Stromvorgaben — die Wallbox trifft die Entscheidung nicht selbst. Es muss also mindestens eine der folgenden Quellen aktiv sein und die Wallbox steuern: ein OCPP-Backend, ein EEBus-Energiemanagement-System oder ein Modbus-EMS. Ohne aktive Quelle bleibt der Modus wirkungslos, und die Wallbox lädt mit dem zuletzt eingestellten Phasenmodus weiter.
